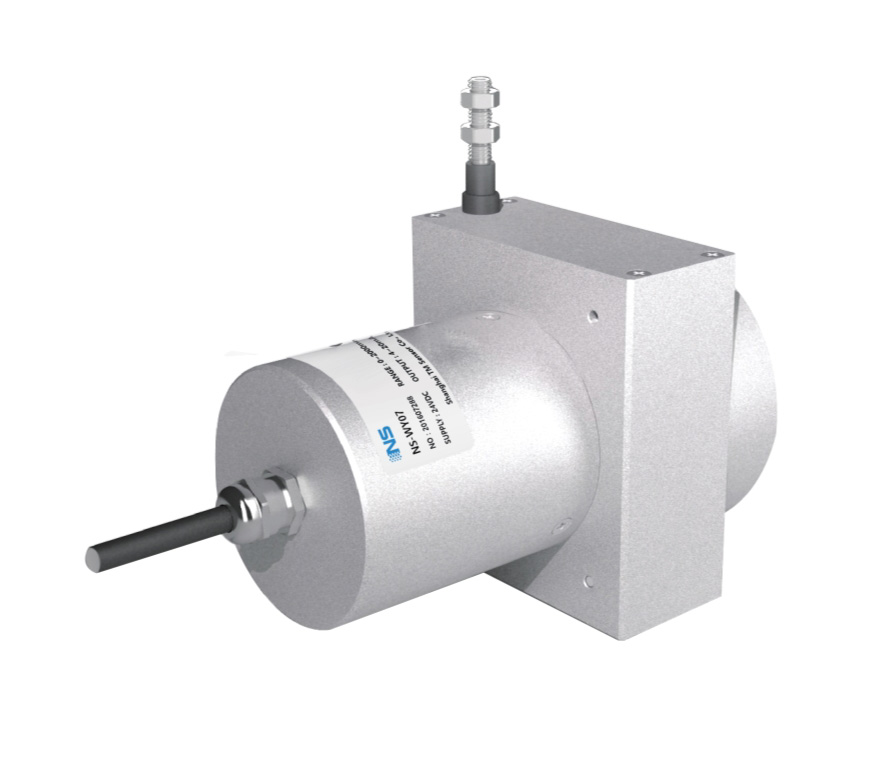

拉繩位移傳感器是一種新型而簡便的長度位移傳感器，它的用途非常廣泛。具有結構緊湊、測量行程長、安裝空間尺寸小、測量精度高，可靠性好，壽命長，維護少等優點。適合許多危險場合應用，在測量領域有著廣泛的應用。今天由天沐為大家介紹一下拉繩位移傳感器相關知識。

原理：

拉繩位移傳感器由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接在一起，感應器可以是增量編碼器，絕對獨立的編碼器，混合或導電塑料旋轉電位計，同步器或解析器。

操作上，拉繩位移傳感器安裝在固定位置上，拉繩縛在移動物體上。拉繩直線運動和移動物體運動軸線對準。運動發生時，拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不變。帶螺紋的輪轂帶動精密旋轉感應器旋轉，輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。

應用：

拉繩位移傳感器特別適合直線導軌系統，液壓氣缸系統、試驗機、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制，特別適合電液伺服液壓萬能試驗機的控制。完全可以替代光柵尺，其它應用場合可以定制，完全可以實現低成本的高精度測量。

信號輸出方式 ：

拉繩位移傳感器信號輸出方式分為數字信號輸出和模擬信號輸出，數字輸出型可以選擇增量旋轉編碼器、絕對值編碼器等，輸出信號為方波ABZ信號或格雷碼信號，行程最大可以做到10000毫米，線性精度最大0.01%，分辨力根據配置不同最大可以達到0.001毫米/脈沖。

模擬輸出型可以選擇精密電位器、霍爾編碼器、絕對值編碼器等，輸出信號可以為4-20毫安、0-5伏、0-10伏、串行SSI和電阻信號等，最大行程可以達到12500毫米，使用環境最大可以達到IP65的防護等級，-45℃～+105℃的寬溫度環境下使用。
